Analiza fisurilor la îndoire pe plăci de oțel laminate la cald Q235B formate

Banda laminată la cald Q235B este un oțel structural carbon comun. Are o alungire decentă, rezistență, duritate și formabilitate. Materialul funcționează bine pentru ștanțare și sudură, astfel încât fabricile îl folosesc pe scară largă pentru a face piese mecanice și componente structurale sudate la standarde înalte pentru clădiri și poduri.

Am efectuat teste de formare a probei, dar am găsit fisuri în masă în timpul îndoirii. Pentru a găsi cauzele fundamentale și a face planuri de îmbunătățire care să îndeplinească standardele clienților, echipa noastră a efectuat teste pe mostre fisurate. Am verificat compoziția chimică, microstructurile zonelor crăpate și intacte, forma suprafeței de fractură, incluziunile interne și dimensiunea granulelor pentru a confirma ceea ce a condus la fisuri de îndoire.

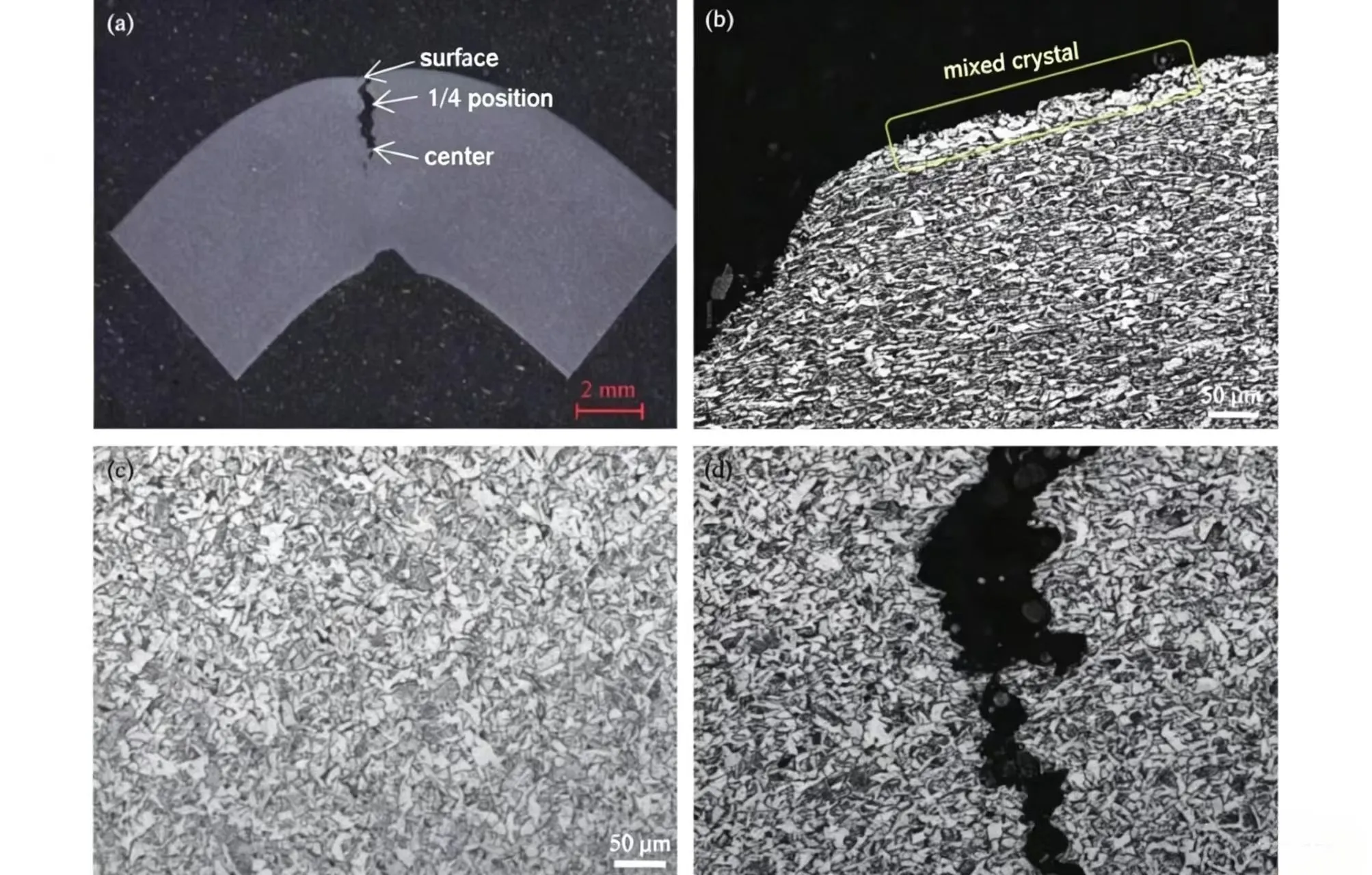

Inginerii de la Sanhe au descoperit că decarburarea suprafeței și structura de cereale mixte nu provoacă fisuri, ci fac ca fisurile existente să se răspândească mult mai rapid. Microstructura benzii brute rămâne consistentă pe toate piesele de testare: conținutul de bainită scade de la suprafață la miez, în timp ce conținutul de ferită crește, iar pe suprafața benzii apare o cantitate mică de ferită aciculară.

Soluții

1. Slefuiți bavurile de pe marginile benzii înainte de ștanțare și îndoire. Acest lucru îndepărtează microfisurile de margine mici cauzate de tăierea brută și reduce foarte mult crăpăturile la îndoire.

2. Discutați cu clientul despre cerințele stricte de îndoire. Putem fie să recomandăm clase alternative de oțel cu limită de curgere mai mică, fie să personalizăm benzile Q235B pentru comanda lor, ajustând valorile țintă de performanță la tracțiune. Proprietățile mecanice mai moi personalizate se vor potrivi procesului lor de ștanțare și vor opri apariția fisurilor de îndoire.
